07 Installazione feature Multipath

Come installare MPIO Service su Windows Server

• Accedi al Cloud Server (VMware Cloud Server o Cloud VPS Hyper-V) tramite RDP;
• vai su Start e accedi alla sezione Server Manager;

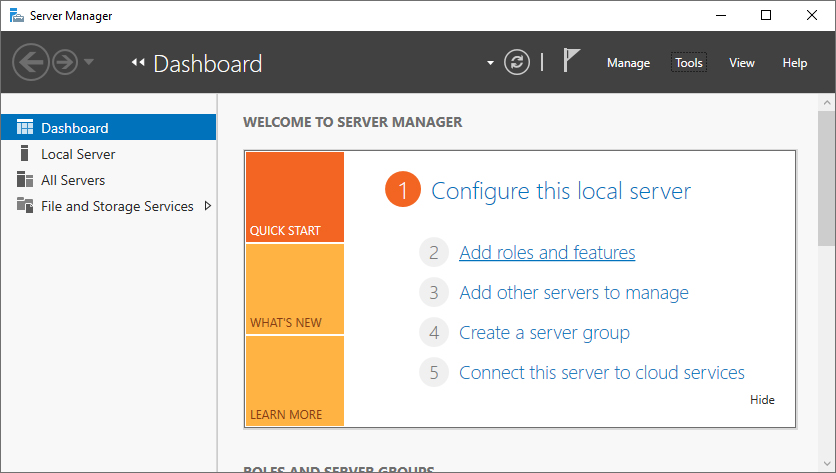

• avvia la procedura di aggiunta di ruoli e funzionalità selezionando Add roles and features;


• conferma i passaggi con Next;

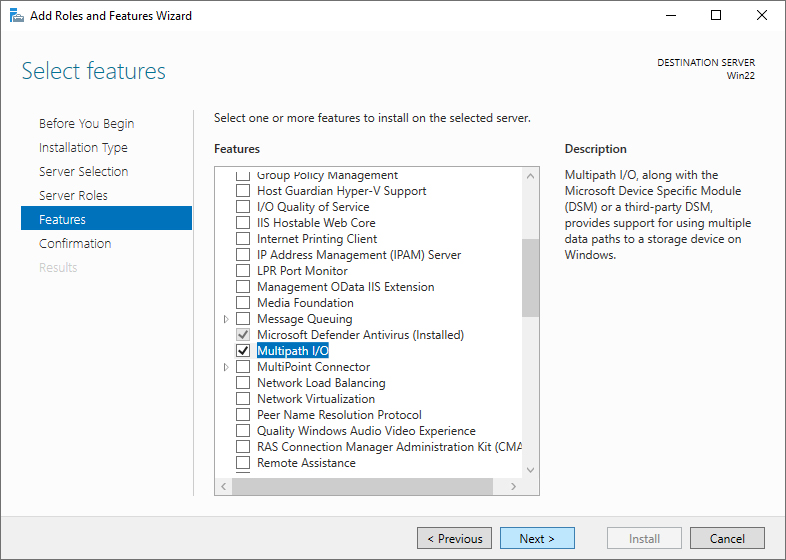

• nella sezione Select features seleziona Multipath I/O e vai su Next;


• nella sezione Confirm installation selections seleziona Restart the destination server automatically if required e vai su Install;

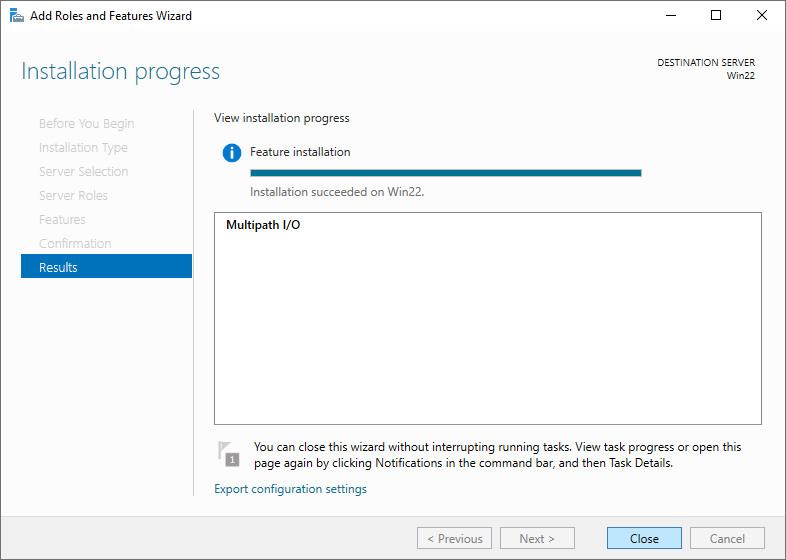

• nella sezione Installation progress seleziona Close.



Come abilitare MPIO per iSCSI

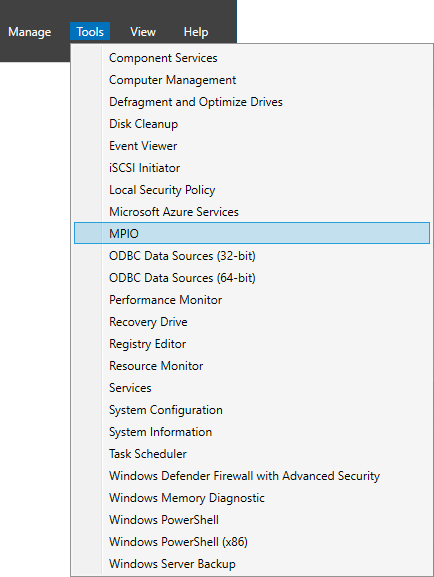

• Dalla Dashboard di Server Manager vai su Tools e seleziona MPIO;

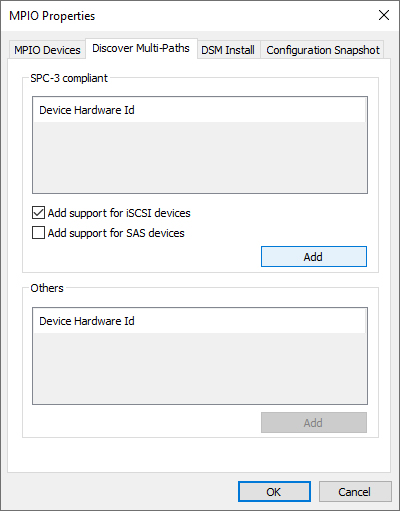

• nella finestra MPIO Properties seleziona il tab Discover Multi-Paths;


• seleziona Add support for iSCSI devices;
• vai su Add;
• conferma con OK;

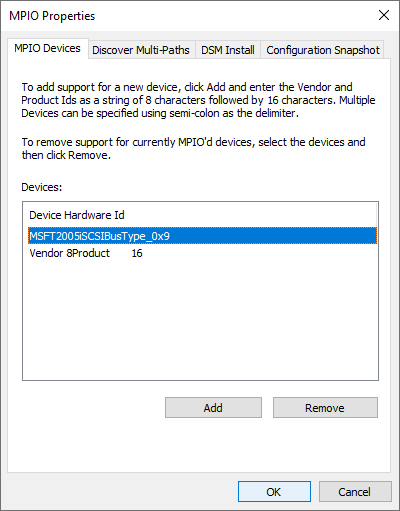

• seleziona il tab MPIO Devices;
• verifica che nell'area Devices sia presente un nuovo dispositivo, generalmente denominato MSFT2005iSCSIBusType 0x9 o simile.



Come aggiungere un target iSCSI al server

• Dalla Dashboard di Server Manager vai su Tools e seleziona iSCSI Initiator;

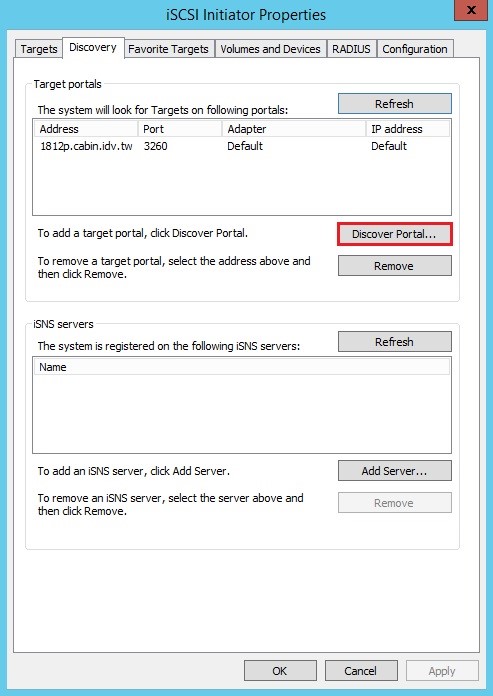

• nella finestra iSCSI Initiator Properties seleziona il tab Discovery e aggiungi tutti gli indirizzi IP dello storage in Target portals utilizzando Discover Portal...;

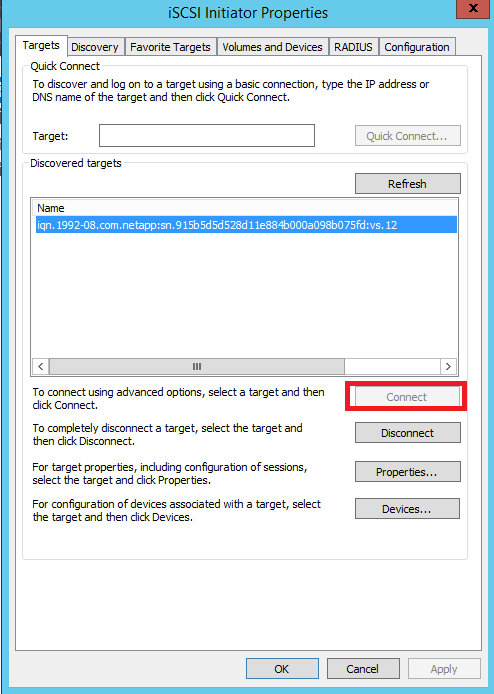

• seleziona il tab Targets, scegli un punto di montaggio per il quale vuoi abilitare MPIO e vai su Connect;

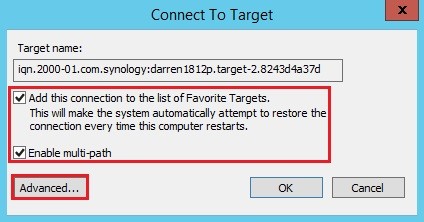

• seleziona Add this connection to the list of Favorite Targets e Enable multi-path, quindi vai su Advanced...;

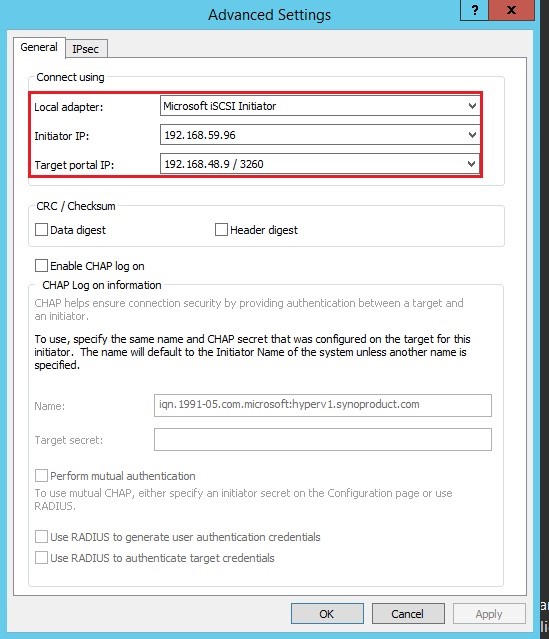

• nella sezione Advanced Settings:
  • seleziona Microsoft iSCSI Initiator dalla lista Local adapter;
  • seleziona un indirizzo IP dalla lista Initiator IP;
  • seleziona un indirizzo IP dalla lista Target portal IP, verificando che i due indirizzi IP appartengano alla stessa classe.


• conferma con OK.

Come aggiungere un iSCSI Connection Path secondario

• Aggiungi un altro target iSCSI ripetendo la procedura descritta in Come aggiungere un target iSCSI al server;

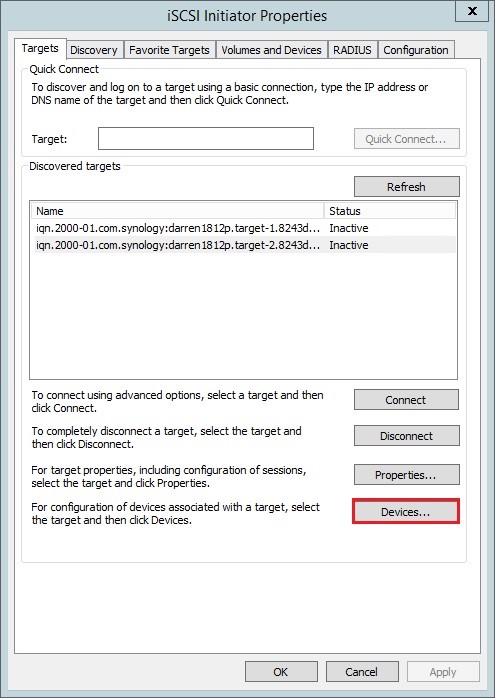

• seleziona il tab Targets e quindi Devices;


• nella finestra visualizzata seleziona MPIO;

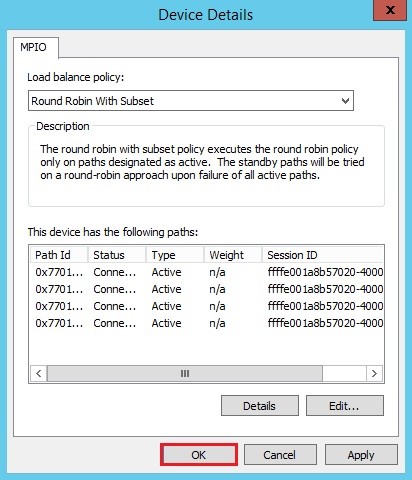

• nell'area Load balance policy scegli una policy di bilanciamento, ad esempio Round Robin with Subset o Fail Over Only, quindi conferma con OK.



Come configurare lo storage in Windows

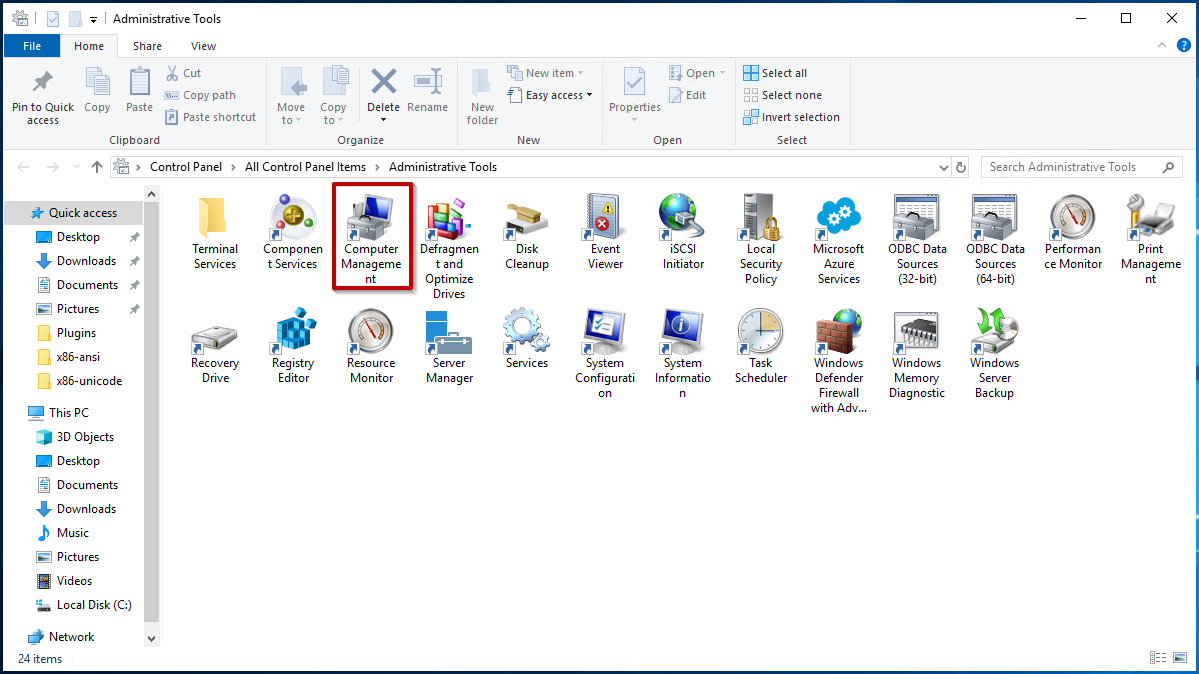

• Apri Computer Management da Control Panel > Administrative Tools;

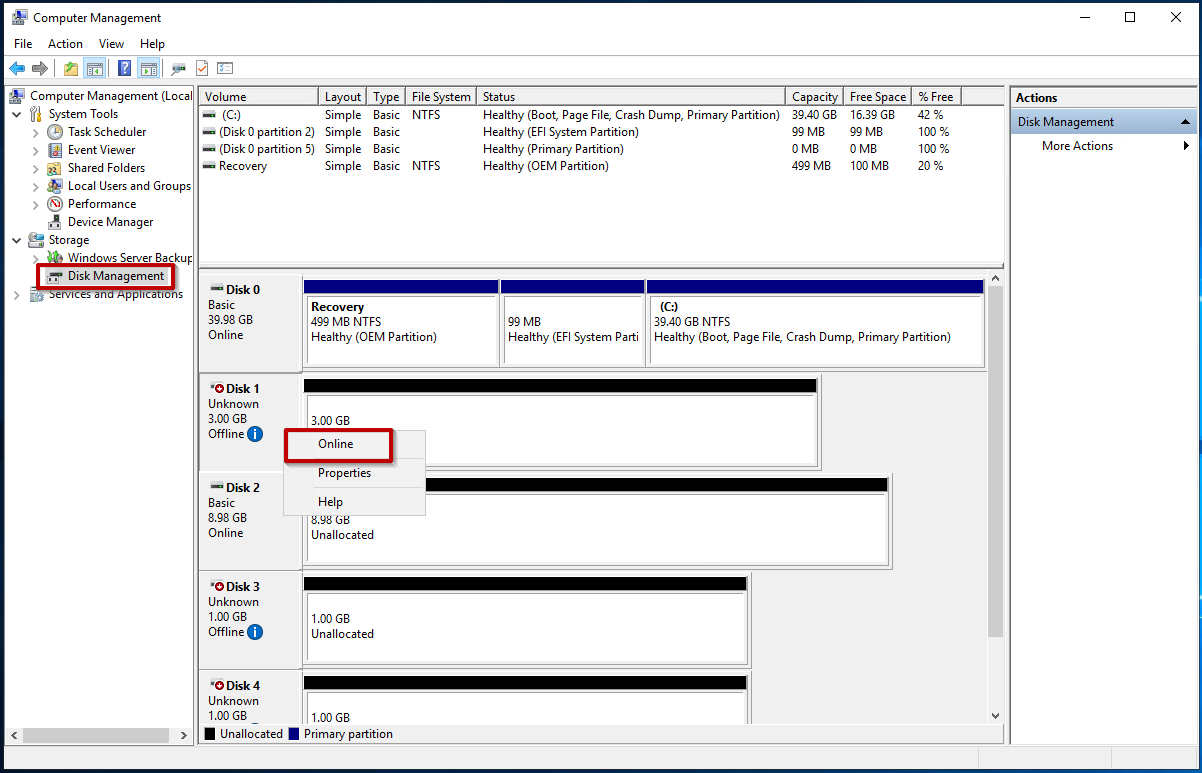

• seleziona Disk Management dal menu di sinistra, individua il disco le cui dimensioni corrispondono a quelle del LUN, fai clic con il pulsante destro del mouse e seleziona Online. Lo stato del disco passa a Not Initialized;

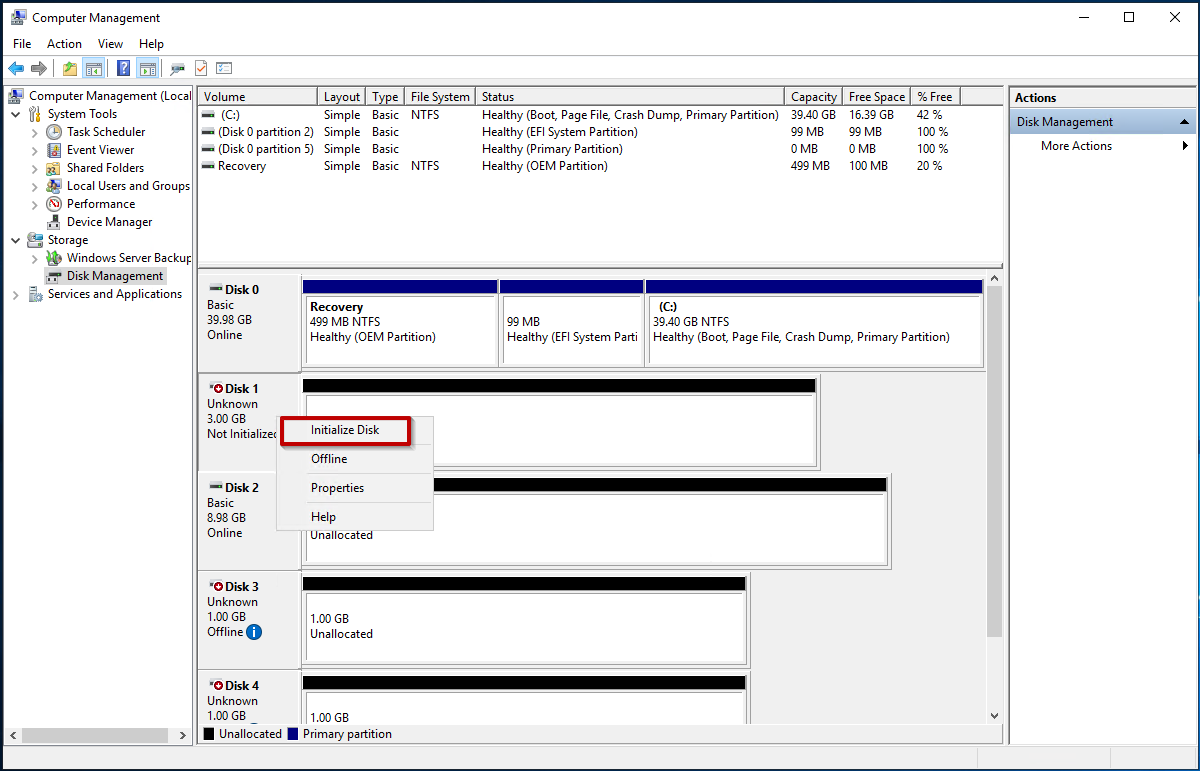

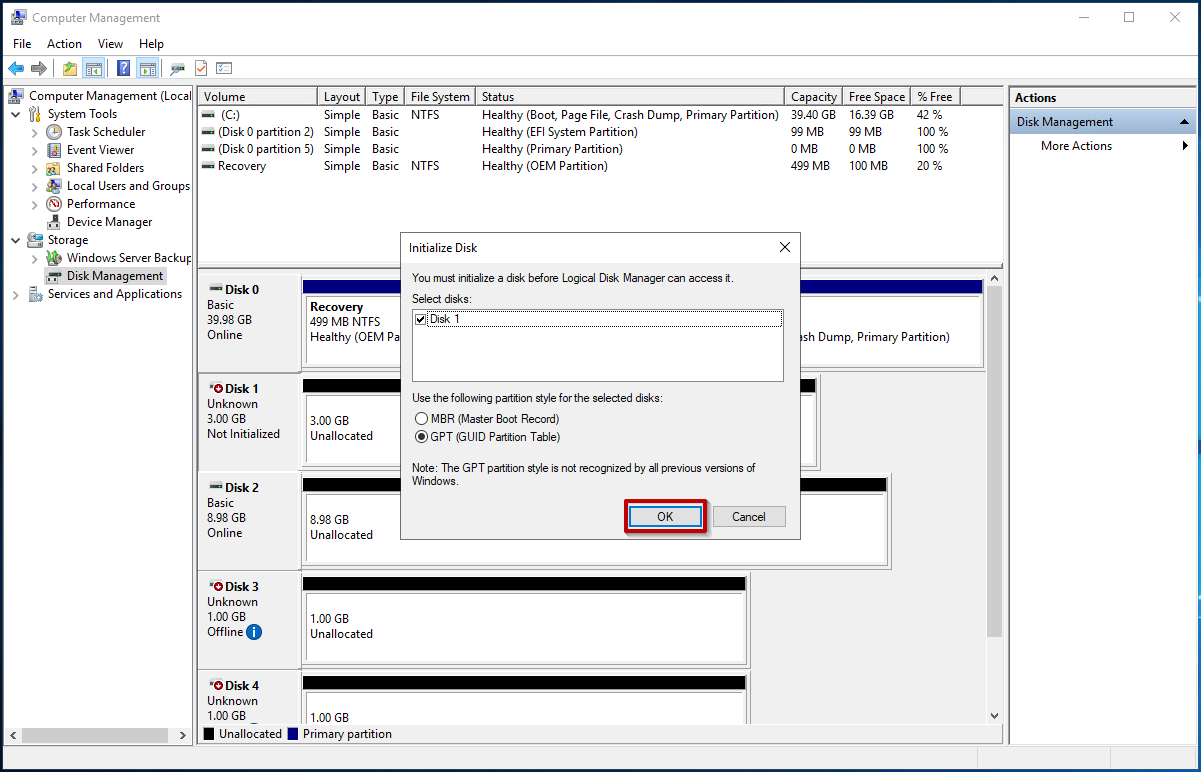

• fai nuovamente clic con il pulsante destro del mouse sul disco e seleziona Initialize Disk;


• seleziona il metodo di partizionamento e conferma con OK. Lo stato del disco passa a Online;

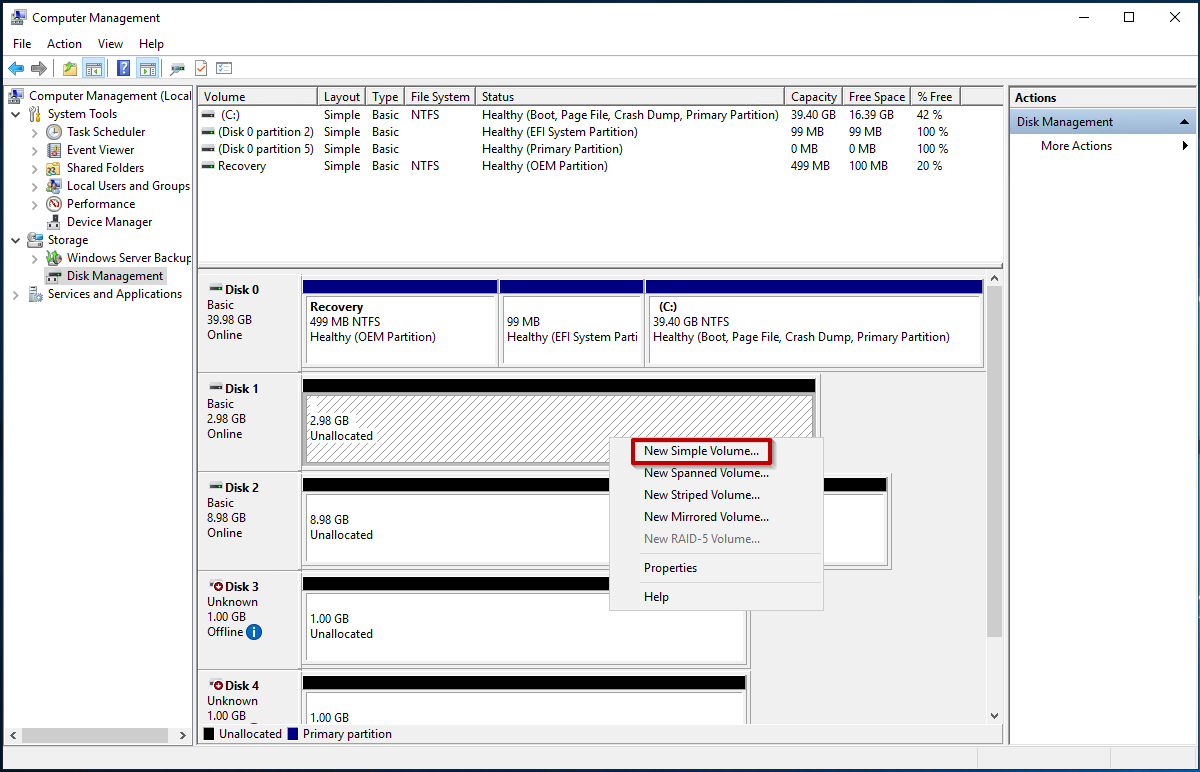

• fai clic con il pulsante destro del mouse sul disco e seleziona New Simple Volume;

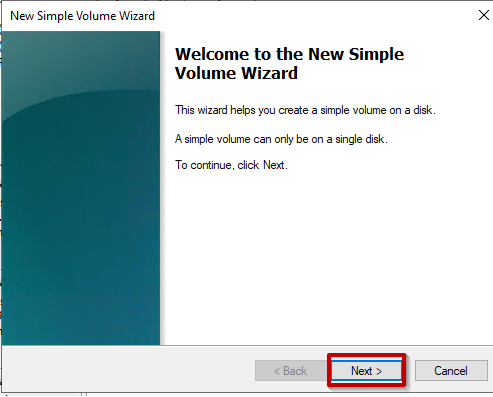

• segui la procedura guidata per completare la creazione del nuovo volume;

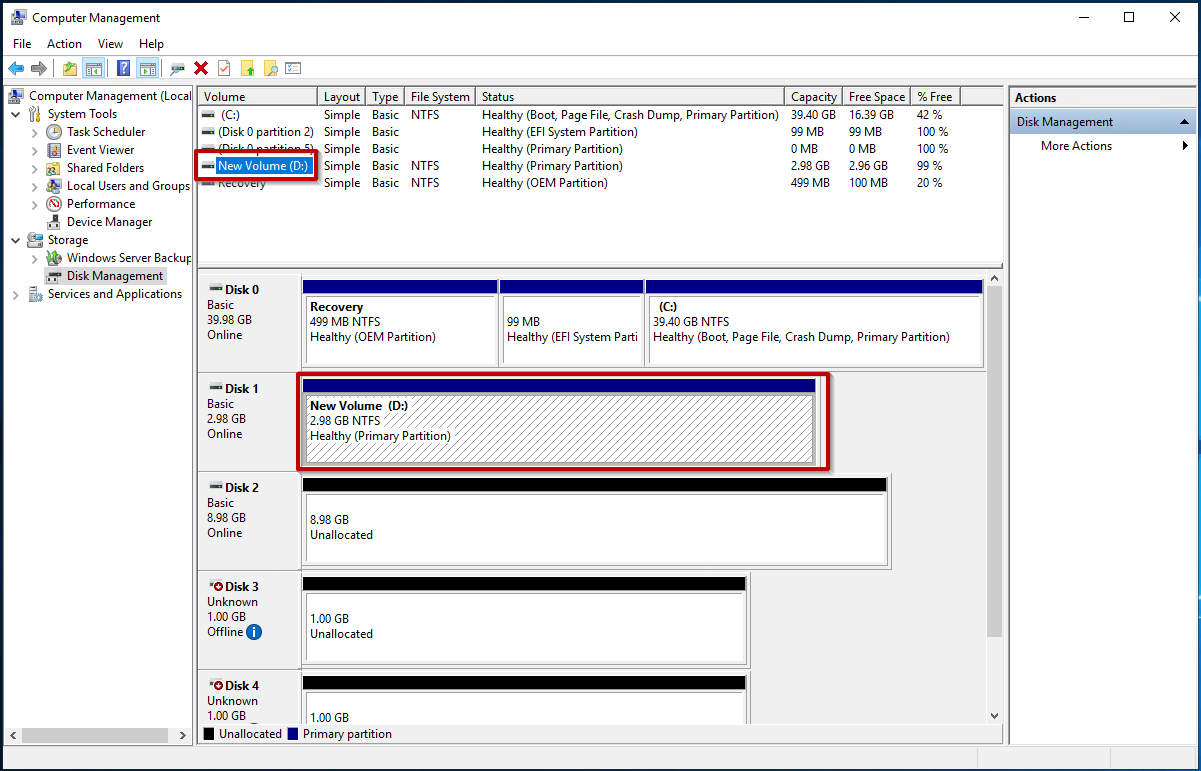

• al termine della procedura, Windows visualizza una nuova unità con la lettera assegnata, utilizzabile come spazio di archiviazione aggiuntivo.
